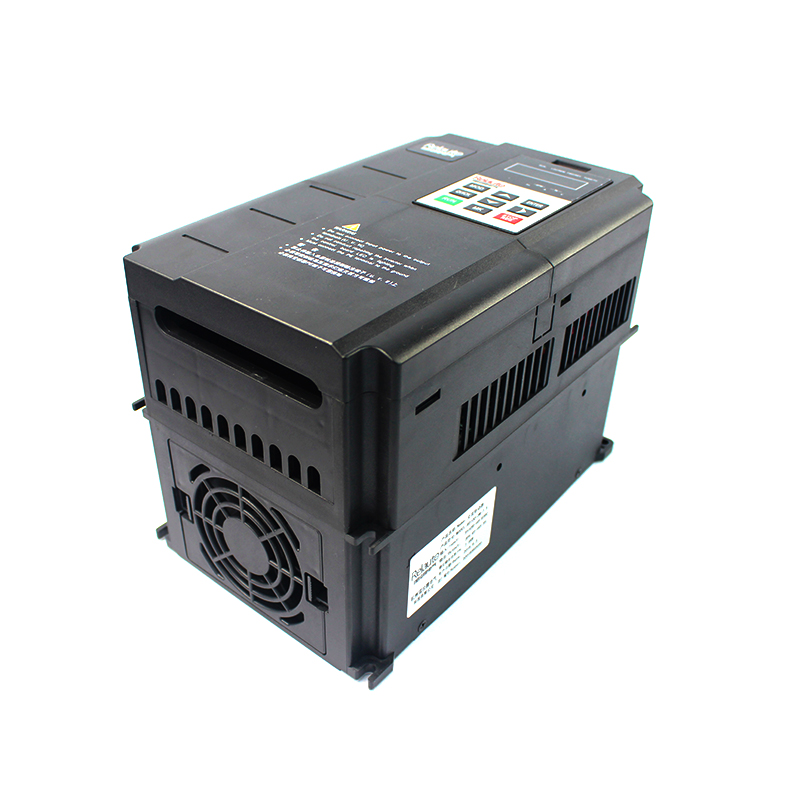

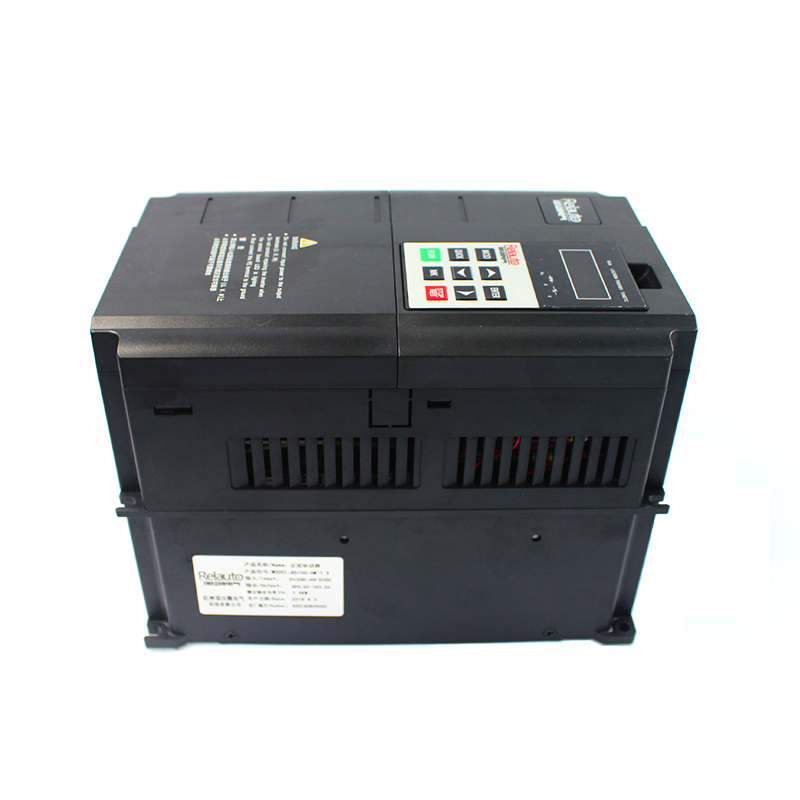

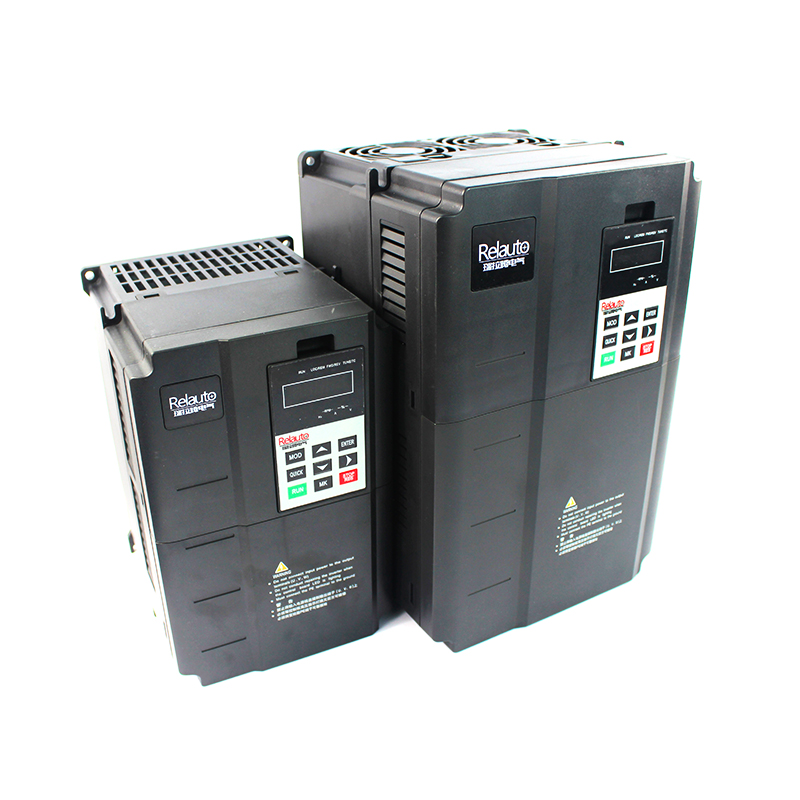

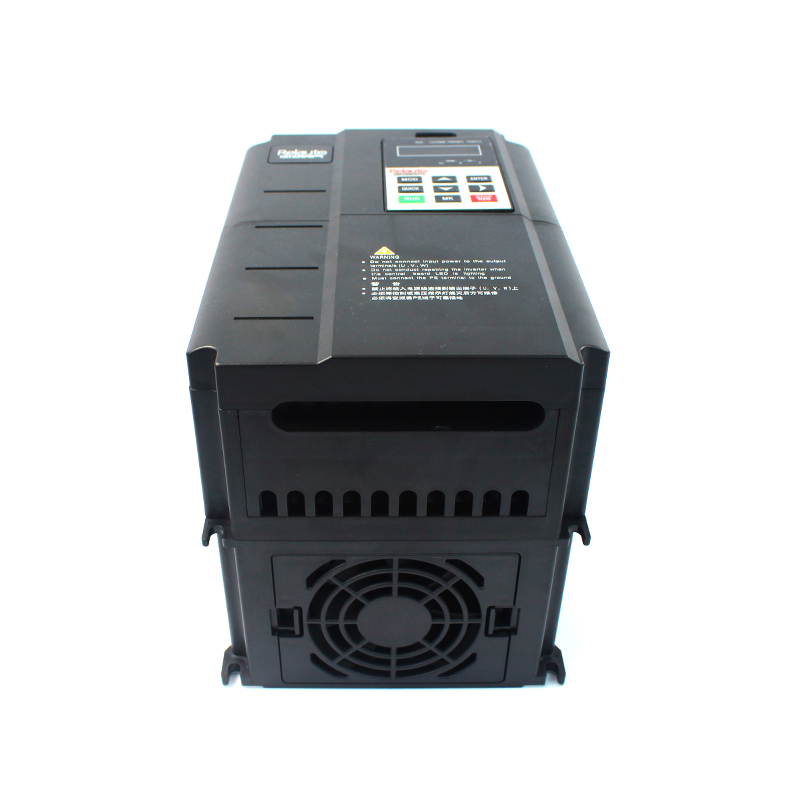

*RD100系列变频器是一款采用高性能矢量控制算法的通用型变频器
*能够实现高性能、高精度的电机调速控制
**可广泛用于感应电动机、永磁同步电机、同步磁阻电机的驱动
*RD100系列变频器集成了多种控制方式,对于在线缆、机床、金属制品、石油化工、天然气、起重设备、制浆和造纸、纺织、印染、陶瓷等行业设备中遇到的技术和性能上的难题都可以轻松解决。
-
螺杆挤出机
-
开炼机
-
密炼机
-
大圆机
-
倍捻机
-
包覆丝机
-
冷却塔风机
-
轴流风机
■ 型号定义
产品代码 |
产品系列代码 |
电压等级代码 |
功率代码 |
特殊代码 |
RD |
100 |
3 M |
7.5 |
S |
1 |
2 |
3 |
4 |
5 |
定义说明: |
||||
标识序号 |
标识说明 |
具体内容 |
||
代码 |
说明 |
|||
1 |
产品代码 |
RD |
驱动器 |
|
2 |
产品系列代码 |
100 |
100系列 |
|
3 |
电压等级代码 |
3M |
三相380V输入 |
|
3L |
三相220V输入 |
|||
4 |
功率代码 |
7.5 |
7.5KW |
|
11 |
11KW |
|||
15 |
15KW |
|||
5 |
特殊代码 |
空 |
通用型 |
|
S |
伺服型 |
|||
R |
磁阻无感型 |
|||
P |
永磁无感型 |
|||
˙˙˙ |
˙˙˙ |
˙˙˙ |
˙˙˙ |
驱动器系列 | 驱动器型号 | 额定功率 | 额定输入电压 | 额定输出电流 | 最高输出频率 | 调速范围 | 过载能力 | 转速控制精度 | 位置控制精度 | 转矩控制精度 |
kW | V | A | HZ | |||||||
RD100 | RD100-3M-1.5-* | 1.5 | 380 | 4.4 | 400 | 1:1000 | 140%驱动器额定电流(额定电流高于普通变频器标称电流)30S以上 | ≤±0.05% | ±1 Pulse | ≤±3.5% |
RD100-3M-2.2-* | 2.2 | 380 | 5.94 | 400 | ||||||
RD100-3M-4-* | 4 | 380 | 10 | 400 | ||||||
RD100-3M-5.5-* | 5.5 | 380 | 15 | 400 | ||||||
RD100-3M-7.5-* | 7.5 | 380 | 20 | 400 | ||||||
RD100-3M-11-* | 11 | 380 | 25 | 400 | ||||||
RD100-3M-15-* | 15 | 380 | 33 | 400 | ||||||
RD100-3M-18.5-* | 18.5 | 380 | 37 | 400 | ||||||
RD100-3M-22-* | 22 | 380 | 45 | 400 | ||||||
RD100-3M-30-* | 30 | 380 | 60 | 400 | ||||||
RD100-3M-37-* | 37 | 380 | 75 | 400 | ||||||
RD100-3M-45-* | 45 | 380 | 91 | 400 |
驱动器系列 | 驱动器型号 | 外形尺寸/mm | 安装尺寸/mm | |||||
H | H1 | W | D | A | B | C | ||
RD100 | RD100-3M-1.5-* | 186 | 186 | 125 | 161.2 | 114 | 172 | Ø4.5 |
RD100-3M-2.2-* | 186 | 186 | 125 | 161.2 | 114 | 172 | Ø4.5 | |
RD100-3M-4-* | 248 | 248 | 160 | 181.6 | 149 | 237 | Ø5 | |
RD100-3M-5.5-* | 248 | 248 | 160 | 181.6 | 149 | 237 | Ø5 | |
RD100-3M-7.5-* | 248 | 248 | 160 | 181.6 | 149 | 237 | Ø5 | |
RD100-3M-11-* | 322 | 322 | 208 | 192 | 190 | 304 | Ø6 | |
RD100-3M-15-* | 322 | 322 | 208 | 192 | 190 | 304 | Ø6 | |
RD100-3M-18.5-* | 322 | 322 | 208 | 192 | 190 | 304 | Ø6 | |
RD100-3M-22 | 432 | 463 | 285 | 228 | 235 | 447 | Ø6.5 | |
RD100-3M-30-* | 432 | 463 | 285 | 228 | 235 | 447 | Ø6.5 | |
RD100-3M-37-* | 432 | 463 | 285 | 228 | 235 | 447 | Ø6.5 | |
RD100-3M-45-* | 549 | 600 | 385 | 265 | 260 | 580 | Ø10 | |
RD100-3M-55-* | 583 | 583 | 375 | 293 | 230 | 567 | Ø8-3 | |
RD100-3M-75-* | 756 | 756 | 460 | 343 | 320 | 842 | Ø8-3 | |
RD100-3M-90-* | 756 | 756 | 460 | 343 | 320 | 842 | Ø8-3 | |
RD100-3M-110-* | 756 | 756 | 460 | 343 | 320 | 842 | Ø8-3 | |
RD100-3M-132-* | 862 | 862 | 502 | 372 | 400 | 842 | Ø12-3 | |
RD100-3M-160-* | 862 | 862 | 502 | 372 | 400 | 842 | Ø12-3 |
